SFP modulok: A modern hálózatok forgalmának táplálása

I. Bevezetés a SFP modulok

A. Hook: A modern hálózat gerincét

A modern digitális kommunikáció bonyolult hálójában, ahol az adatok a fénysebességnél folynak, a színfalak mögött fáradhatatlanul dolgoznak. Ezek között a Kis forma-tényezőképes (SFP) modul Kitűnő elemként kiemelkedik, csendesen lehetővé téve a nagysebességű csatlakozást, amely mindent a hatalmas adatközpontoktól a mindennapi internetes élményig terjeszt. Gyakran figyelmen kívül hagyják, ezek a kompakt adó -vevők lényegében a kortárs hálózatépítés gerince.

B. Mi az SFP modul?

Az SFP modul egy kompakt, forró, megrázkódtatható optikai adó-vevő, amelyet mind a telekommunikációs, mind az adatkommunikációs alkalmazásokhoz használnak. Elsődleges célja az elektromos jelek optikai jelekké (és fordítva) konvertálása az adatátvitel megkönnyítése érdekében a száloptikai kábelek felett, vagy a rézcsatlakozást biztosítani.

1. Meghatározás és cél : A lényegében az SFP modul egy miniatűr gigabites interfész konverter (GBIC), amely lehetővé teszi a hálózati eszközök, például a kapcsolók, útválasztók és a hálózati interfészkártyák (NICS), hogy csatlakozzanak a különféle száloptikai kábelekhez vagy rézkábelekhez. Interfészként működik, lehetővé téve az adatok számára, hogy a különböző fizikai médiumokon áthaladjanak.

2. Kulcsfontosságú jellemzők :

Melegíthető : Az SFP -k beilleszthetők a hálózati eszközbe vagy eltávolíthatók a rendszer bekapcsolása nélkül, minimalizálva az állásidőt és egyszerűsítve a karbantartást.
Kompakt : Kis méretük lehetővé teszi a nagy kikötői sűrűséget a hálózati berendezéseken, így ideálissá teszi őket az űrkonzervált környezetekhez.
Sokoldalú : Az SFPS a hálózati szabványok, az adatsebesség és a távolság széles skáláját támogatja, így adaptálhatóvá teszi őket a különféle hálózati igényekhez.

C. Rövid történelem és evolúció (a GBIC -től az SFP -ig és azon túl)

Az SFP modul a nagyobb gigabites interfész konverter (GBIC) adó -vevő utódjává vált. Míg a GBIC -k hatékonyak voltak, a terjedelmes méretű portsűrűség a hálózati berendezéseken. Az iparág a miniatürizálásra és a nagyobb hatékonyságra irányuló törekvése az SFP fejlesztéséhez vezetett, amely ugyanezt a funkciót kínálja egy lényegesen kisebb lábnyomban. Ez az evolúció kulcsfontosságú pillanatot jelentett, lehetővé téve a hálózatgyártók számára, hogy kompaktabb és erősebb eszközöket tervezzenek. Az SFP sikere előkészítette az utat a még gyorsabb és fejlettebb adó -vevőknek, mint például az SFP, a QSFP és az OSFP, mindegyikük az adatátviteli sebesség határait nyomja.

D. Fontosság a mai hálózati infrastruktúrában

A hatalmas adatfogyasztás és a pillanatnyi kommunikáció iránti igény által meghatározott korszakban az SFP modulok fontosságát nem lehet túlbecsülni. Alapvető fontosságúak:

Méretezhetőség : Lehetővé téve a hálózatok számára, hogy egyszerűen kibővítsék és alkalmazkodjanak a növekvő adatigényekhez a modulok egyszerű cseréjével.
Rugalmasság : Az egyetlen hálózati eszköz lehetővé teszi, hogy az SFP megváltoztatásával különféle kapcsolatok (például rövid hatótávolságú rost, hosszú hatótávolságú rost vagy réz) támogassa.
Megbízhatóság : Robusztus és nagy teljesítményű kapcsolatok biztosítása, amelyek nélkülözhetetlenek az adatközpontokban, a vállalati hálózatokban és a telekommunikációban a kritikus alkalmazásokhoz.

E kicsi, mégis erőteljes alkatrészek nélkül, a nagysebességű, rugalmas és hatékony hálózatok, amelyekre naponta támaszkodunk, egyszerűen nem lenne lehetséges.

Ii. Az SFP modul alapjainak megértése

A. SFP modul anatómiája

Az SFP modul kis méretének ellenére egy kifinomult mérnöki darab, amely számos kritikus összetevőt tartalmaz, amelyek összhangban működnek az adatátvitel megkönnyítése érdekében.

1. Transzceiver komponensek (adó, vevő) : Az SFP modul szíve az adó -vevő komponenseiben rejlik. Az egyik oldalon van egy adó (TX), amely az elektromos adatjeleket optikai fényimpulzusokká alakítja lézeres dióda (száloptika esetén) vagy réz elektromos jeleivel. A másik oldalon a vevő (RX) ezeket a bejövő optikai fényimpulzusokat vagy elektromos jeleket észlel, és átalakítja azokat elektromos adatjelekké, amelyeket a hálózati eszköz megért. Ez a kettős funkcionalitás miatt gyakran "adó -vevőknek" nevezik őket.

2. Elektromos interfész : Ez az SFP modul része, amely közvetlenül csatlakozik a gazdagéphálózathoz (például egy kapcsoló porthoz). Olyan csapokból áll, amelyek létrehozzák az elektromos csatlakozást, lehetővé téve az SFP számára, hogy az eszköz áramkörével energiát és adatjeleket cseréljen. Ez az interfész betartja a speciális szabványokat az interoperabilitás biztosítása érdekében.

3. Optikai interfész (LC csatlakozó) : A száloptikai SFP -k esetében az optikai interfész az, ahol a száloptikai kábel csatlakozik. Az SFP modulokhoz használt leggyakoribb csatlakozó típus a LC (Lucent Connector) - Az LC-csatlakozók kis formájú tényezős csatlakozók, amelyek nagy sűrűségű képességeikről és megbízható teljesítményükről ismertek, így ideálisak az SFP modulok kompakt kialakításához. Általában egy reteszelő mechanizmust tartalmaznak a biztonságos kapcsolat biztosítása érdekében.

4. Digitális diagnosztikai monitorozás (DDM) / Digital Optical Monitoring (DOM) : Sok modern SFP modul DDM vagy DOM képességekkel van felszerelve. Ez a szolgáltatás lehetővé teszi a hálózati rendszergazdák számára, hogy figyelemmel kísérjék az SFP valós idejű paramétereit, például az optikai kimeneti teljesítmény, az optikai bemeneti teljesítmény, a hőmérséklet, a lézer-torzító áram és az adó-vevő tápfeszültsége. A DDM/DOM felbecsülhetetlen értékű a hálózatkezeléshez, lehetővé téve a proaktív hibaelhárítást, a teljesítményfigyelést és a prediktív karbantartást, ezáltal javítva a hálózati megbízhatóságot.

B. Hogyan működnek az SFP modulok

Az SFP modul operatív elve a jelek hatékony átalakítása és átvitele körül forog.

1. Jelkonverzió (elektromos optikai és fordítva) : Ha az adatokat egy hálózati eszközről el kell küldeni egy száloptikai kábel fölé, az eszköz elektromos adatjeleit az SFP adójába adják. Az adó ezeket az elektromos jeleket fényimpulzusokká alakítja (VCSEL vagy DFB lézer segítségével a szál SFP -khez vagy a réz SFP -k specifikus elektromos jeleivel). Ezek a könnyű impulzusok ezután áthaladnak a száloptikai kábelen. A fogadó végén egy másik SFP modul vevője felismeri ezeket a fényimpulzusokat, és átalakítja azokat elektromos jelekké, amelyeket azután továbbítanak a csatlakoztatott hálózati eszközhöz.

2. Szerepe az adatátvitelben a száloptikai kábelek felett : Az SFP -k kulcsfontosságú közvetítők a száloptikai hálózatokban. Ezek lehetővé teszik az adatok nagysebességű, távolsági továbbítását, amely bizonyos hosszúságon túlmutató hagyományos réz kábelekkel lehetetlen. Az elektromos jelek világítássá történő átalakításával kiküszöbölik az elektromos ellenállás és az elektromágneses interferencia korlátait, lehetővé téve a robusztus és a gyors adatközpontok átáramlását az adatközpontokban, az épületek között vagy akár a városok között.

C. Az SFP modulok legfontosabb előnyei

Az SFP modulok széles körű elfogadása nagyrészt annak köszönhető, hogy a hálózati tervezés és a működés szempontjából jelentős előnyöket kínálnak.

1. Rugalmasság és méretezhetőség : Az SFP -k páratlan rugalmasságot biztosítanak. Az egyetlen hálózati kapcsoló támogathatja a különféle típusú kapcsolatok (például rövid hatótávolságú multimódusú rost, hosszú távú egy üzemmódú rost vagy réz Ethernet), egyszerűen az SFP portjait a megfelelő modulokkal történő populálásával. Ez a modularitás lehetővé teszi a hálózatok számára, hogy egyszerűen méretezzék, adaptálva a követelmények megváltoztatását anélkül, hogy a teljes hálózati eszközöket cserélnénk.

2. Költséghatékonyság : Azáltal, hogy lehetővé teszi a hálózati rendszergazdák számára, hogy csak a jelenlegi alkalmazásokhoz szükséges adó -vevőket vásároljanak, az SFP -k csökkentik a kezdeti hardverköltségeket. Ezenkívül melegen elítélhető jellegük és DDM képességeik egyszerűsítik a karbantartást és a hibaelhárítást, ami az idő múlásával alacsonyabb működési költségeket eredményez.

3. Melegen áthirdethető természet : Mint már említettük, az SFP -k beilleszthetők vagy eltávolíthatók, amíg a hálózati eszköz működőképes. Ez a "forró lecserélhető" szolgáltatás minimalizálja a hálózati leállást a frissítések, pótlások vagy hibaelhárítás során, biztosítva a folyamatos szolgáltatás elérhetőségét.

4. Szabványosítás (MSA - több forrású megállapodás) : Az SFP modulok tervezését és funkcionalitását egy több forrású megállapodás (MSA) szabályozza. Ez az iparági szintű megállapodás biztosítja, hogy a különféle gyártók SFP-je interoperábilis legyen, megakadályozva az eladó beépítését és elősegíti a versenypiacot. Ez a szabványosítás fő előnye, amely széles választékot kínál a felhasználók számára, és biztosítja a kompatibilitást a különféle hálózati berendezések között.

Iii. Az SFP modulok típusai

Az SFP modulok sokoldalúságát nagymértékben a rendelkezésre álló típusú típusú típusok tulajdonítják, amelyek mindegyike úgy van kialakítva, hogy megfeleljen az adatsebesség, az átviteli távolság és a rost típusának konkrét hálózati követelményeinek. Ezeknek a kategóriáknak a megértése elengedhetetlen a megfelelő SFP kiválasztásához az adott alkalmazáshoz.

A. kategorizálás az adatsebesség szerint

Az SFP modulokat elsősorban a maximális adatsebességgel kategorizálják. Ez meghatározza azok alkalmasságát a különböző Ethernet szabványokra.

Kategória	Adatsebesség	Leírás	Általános típusok	Rost/kábel típusa	Tipikus távolság
100Base (gyors Ethernet)	100 Mbps	Gyors Ethernet alkalmazásokhoz tervezték, régi rendszerekben vagy speciális ipari alkalmazásokban.	100BASE-FX, 100BASE-LX	Multi-módú vagy egyszeri módú rost	Legfeljebb 2 km (FX), legfeljebb 10 km (LX)
1000Base (Gigabit Ethernet)	1 Gbps	A leggyakoribb típusú, széles körben használják a vállalati hálózatokban és az adatközpontokban.	1000Base-SX	Multi-módú rost (MMF)	Legfeljebb 550 méter
			1000BASE-LX/LH	Egymódú rost (SMF)	Akár 10 km -ig
			1000Base-ZX	Egymódú rost (SMF)	70-80 km-ig
			1000BASE-T	Réz (RJ45)	Legfeljebb 100 méter

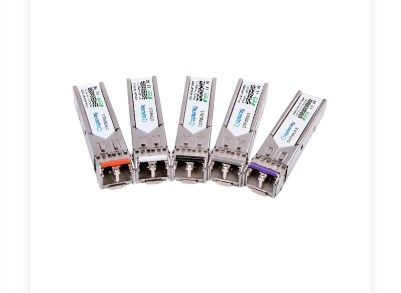

B. kategorizálás hullámhossz/távolság alapján

Az adatsebességen túl az SFP -ket az általuk használt fény hullámhossza és a lehető legnagyobb távolság is osztályozza.

Kategória	Hullámhossz/módszer	Leírás	Tipikus felhasználás
Rövid euró (SR)	850 nm	Rövidebb távolságokra tervezték a multi-módú rost felett.	Belépésen belüli, adatközpont-linkek
Hosszú euró (LR)	1310 nm	Hosszabb távolságra tervezték az egyirányú rost felett.	Épületek közötti, egyetemi hálózatok
Bővített elérés (ER)	1550 nm	Még nagyobb távolságot kínál az egymódú rost felett.	Metropolitan Area Networks (Mans), hosszú távú vállalati kapcsolatok

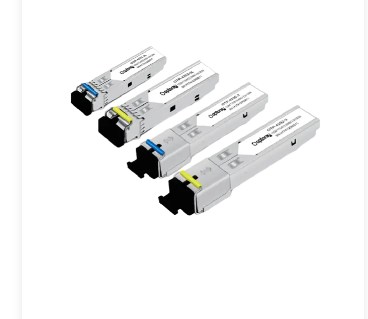

Kétirányú (BIDI) SFPS	Két különböző hullámhossz (például 1310/1490 nm)	Átadja és fogadja az adatokat egyetlen száloptikai kábelen.	Rost az otthoni (FTTH) alkalmazásokhoz
CWDM SFP -k (durva hullámhossz -osztás multiplexelés)	Széles körben elhelyezett hullámhosszok (például 1270-1610 nm)	Több adatcsatornát engedélyez egyetlen rostszálon keresztül, különböző hullámhosszok felhasználásával. Költséghatékony közepes távolságokra.	Metró Ethernet, vállalati hálózatok
DWDM SFP -k (sűrű hullámhossz -osztás multiplexelés)	Szorosan elhelyezett hullámhosszok (például C-sáv 1530-1565 nm)	Szignifikánsan nagyobb számú csatornát és nagyobb sávszélességet tesz lehetővé egyetlen roston keresztül.	Hosszú távú, nagy kapacitású hálózatok

C. speciális SFP modulok

A szokásos Ethernet alkalmazásokon kívül az SFP -k más hálózati protokollokhoz is adaptáltak.

1. Szálas csatorna SFP -k : Ezeket a modulokat kifejezetten a szálas csatornákhoz tervezték, amelyeket általában a tárolóhálózatokban (SANS) használnak. Támogatják a különféle szálas csatorna sebességét (például 1G, 2G, 4G, 8G), és kulcsfontosságúak a szerverek és a tárolóeszközök közötti nagysebességű adatátvitelhez.

2. Sonet/SDH SFPS : A szinkron optikai hálózat (SONET) és a szinkron digitális hierarchia (SDH) szabványosított protokollok a digitális információk átadására az optikai roston keresztül. Az SFP-k rendelkezésre állnak a különféle SONET/SDH arányok (például OC-3, OC-12, OC-48) támogatására, lehetővé téve a távközlési hálózatokban történő felhasználásukat a hang- és adatátvitelhez.

Iv. SFP vs. SFP vs. QSFP vs. OSFP

Ahogy a hálózati igények továbbra is eszkalálódnak, az optikai adó -vevők fejlődése olyan modulok családjához vezetett, amelyek mindegyike fokozatosan magasabb adatsebesség támogatására szolgál. Míg az SFP modulok megteremtették a kompakt, forró, elolvadható adó-vevők számára, a későbbi iterációk kialakultak, hogy megfeleljenek a sávszélesség kielégíthetetlen igényének. A nagy teljesítményű hálózatok megtervezéséhez és korszerűsítéséhez elengedhetetlen a megkülönböztetések megértése ezen formai tényezők között.

Modultípus	Teljes név	Tipikus adatsebesség	Kulcsfontosságú jellemzők	Közös alkalmazások
SFP	Kicsi formakormányzati	1 Gbps	Kompakt, forró, elolvadható, az SFP elődje.	Gigabites Ethernet, 1G szálas csatorna, csatlakozó kapcsolók/útválasztók/szerverek.
SFP	Továbbfejlesztett kis formakormányzati	10 Gbps	Fizikailag hasonló méret az SFP -hez, a nagyobb sebesség, a jel kondicionálását mozgatja a gazdaszervezetre.	10 Gigabites Ethernet, szerver-TOR kapcsoló linkek, kapcsolóközi linkek az adatközpontokban.
QSFP	Quad kis forma-tényezők Pluggable Plus	40 Gbps	4 x 10 Gbps sávot továbbít, nagyobb sűrűségű, mint a 4x SFP.	40 Gigabites Ethernet, Infiniband, nagy sávszélességű felfelé mutató linkek.
Qsfp28	Quad kis forma-tényezők Pluggable 28	100 Gbps	4 x 25 Gbps sávot továbbít.	100 Gigabites Ethernet, Data Center összekapcsolása, alapvető hálózati linkek.
Qsfp56	Quad kis forma-tényezők Pluggable 56	200 GBPS	4 x 50 Gbps PAM4 sávot továbbít.	200 gigabites Ethernet, következő generációs adatközpont-hálózatok.
QSFP-DD	Quad kis formájú, dupla sűrűségű dupla sűrűség	200/400/800 GBPS	Az elektromos sávokat 8 -ra duplázza, hasonló forma tényezővel, mint a QSFP.	Ultra-nagy sűrűségű adatközpontok, felhőhálózatok.
OSFP	Octali kis forma-tényezők elszámolható	400/800 GBPS	Támogatja a 8 elektromos sávot, amelyek valamivel nagyobbak, mint a QSFP-DD, hogy a jobb termálkezelés.	A legmodernebb 400G és a jövőbeni 800G telepítések, Hyperscale adatközpontok.

E. Mikor kell használni: Alkalmazási forgatókönyvek és hálózati követelmények

Az SFP, az SFP, a QSFP és az OSFP közötti választás teljes egészében a konkrét hálózati követelményektől függ:

SFP (1 GBPS) : Ideális a hagyományos gigabites Ethernet -kapcsolatokhoz, a régebbi hálózati berendezésekhez és a forgatókönyvekhez, ahol 1 GBPS sávszélesség elegendő, például az alapvető irodai hálózatok vagy a Csatlakozó Edge készülékek.
SFP (10 Gbps) : A 10 gigabites Ethernet szabványa. Alapvető fontosságú a kiszolgálók csatlakoztatásához az adatközponton belüli kapcsolókhoz kapcsolódó kapcsolókhoz (TOR) kapcsolókhoz, a kapcsolóközi kapcsolatokhoz és az Enterprise Backbone Networks-hez, ahol 10 Gbps az aktuális sebességigény.
QSFP (40/100/200/400 GBPS) :
- QSFP (40 Gbps) : 10 g-os linkek, kapcsoló-kapcsoló csatlakozások és nagy sávszélességű felfelé irányuló kapcsolatok összesítésére használják az adatközpontokban.
- Qsfp28 (100 Gbps) : A 100 g adatközpontok összekapcsolása, az alaphálózati linkek és a nagy sűrűségű szerver csatlakoztathatóság munkalapja.
- QSFP56/QSFP-DD (200/400/800 GBPS) : Döntő fontosságú a hiperskál-adatközpontok, a felhőszolgáltatók és a rendkívül nagy sávszélességű alkalmazások számára, ahol a port sűrűség és a sávszélesség kiemelkedően fontos.
OSFP (400/800 GBPS) : A legfontosabb 400 g és a jövőbeli 800 g-os telepítésekhez is használják, különösen akkor, ha a hőgazdálkodás és a jövőbiztosítás kulcsfontosságú szempontok, gyakran a nagyszabású adatközpontokban és a szolgáltatói hálózatokban.

Összefoglalva: mivel a hálózati sebesség továbbra is felgyorsul, az összes adó-vevő-forma tényező létfontosságú szerepet játszik a hálózati infrastruktúra különböző rétegeiben, biztosítva, hogy a sávszélesség-igények hatékonyan és költséghatékonyan teljesüljenek.

V. Az SFP modulok alkalmazásai

Az SFP modulok széles körben elterjedt elfogadása és folyamatos fejlődése a kritikus szerepükből fakad a hálózati környezet változatos tartományában. Sokoldalúságuk, valamint a különféle sebességek és távolságok támogatásának képességével együtt nélkülözhetetlen alkatrészekké teszi őket a modern digitális infrastruktúra szinte minden szempontjából.

A. Adatközpontok

Az adatközpontok talán a legjelentősebb kedvezményezettek az SFP technológiának. Ezekben a nagy sűrűségű, nagy sávszélességű környezetekben az SFP-k döntő jelentőségűek:

Szerver csatlakoztathatóság : Az egyes kiszolgálók csatlakoztatása a csúcsfelhasználáshoz (TOR) kapcsolókhoz, lehetővé téve a nagysebességű adatátvitelt virtuális gépekhez, alkalmazásokhoz és tároláshoz.
Kapcsolóközi linkek (ISL) : Nagy sávszélességű kapcsolatok biztosítása a különböző kapcsolók rétegei között (például hozzáférés az aggregációhoz, a maghoz való aggregáció) az adatközpontban, biztosítva a gyors adatáramlást a hálózati szöveten.
Adatközpont összekapcsolása (DCI) : A földrajzilag elválasztott adatközpontok csatlakoztatásához gyakran hosszú esélyes SFP-k (például 1000Base-LX/LH vagy ZX) vagy magasabb sebességű QSFP modulok felhasználására szolgálnak a távolságok áthidalására az egymódú roston.
Tárolóhelyi hálózatok (SANS) : A Fiber Channel SFP-ket kifejezetten a SANS-ban használják a szerverek tárolási tömbökhöz való csatlakoztatására, megkönnyítve a nagysebességű blokkszintű adatok hozzáférését a kritikus alkalmazásokhoz.

B. vállalati hálózatok (LAN/WAN)

Az SFP modulok alapvető fontosságúak a vállalati helyi hálózatok (LAN) és a Wide Area Networks (WANS) tervezésében és működésében, a kisvállalkozásoktól a nagyvállalatokig.

Campus gerince : Összekapcsolja az épületeket vagy a különféle osztályokat egy nagy egyetemi hálózaton belül, gyakran egy módú szálas SFP-ket használva hosszabb távolságra.
Terjesztési és hozzáférési rétegek : Nagysebességű felfelé linkek biztosítása a hozzáférési réteg kapcsolókból (a végfelhasználói eszközök csatlakoztatása) az elosztási réteg kapcsolókhoz, biztosítva a hálózati teljesítményt számos felhasználó számára.
Vezeték nélküli hozzáférési pont backhaul : Nagyobb telepítéseknél az SFP-k felhasználhatók a nagy kapacitású vezeték nélküli hozzáférési pontok csatlakoztatására a vezetékes hálózati infrastruktúrához.
A régi berendezések összekapcsolása : 1000Base-T SFP lehetővé teszi a modern száloptikai kapcsolókhoz, hogy csatlakozzanak a régebbi réz alapú eszközökhöz vagy a hálózat szegmenseihez.

C. Távközlés (FTTH, Metro Ethernet)

A telekommunikációs ipar nagymértékben támaszkodik az SFP modulokra, hogy nagysebességű szolgáltatásokat nyújtson otthonok és vállalkozások számára.

Rost az otthoni (ftth) : A BIDI SFP -ket általában passzív optikai hálózatokban (PONS) használják az FTTH telepítésekhez, lehetővé téve a kétirányú kommunikációt egyetlen szálszálon keresztül, ami csökkenti a rost telepítési költségeit.
Metro Ethernet : Az SFP-k, beleértve a CWDM és a DWDM variánsokat, nélkülözhetetlenek a Metropolitan Area Networks (MANS) számára, lehetővé téve a szolgáltatók számára, hogy nagy sávszélességű Ethernet szolgáltatásokat nyújtsanak a városi és külvárosi területeken. Ezek lehetővé teszik a szálinfrastruktúra hatékony felhasználását azáltal, hogy több szolgáltatást multiplexelnek egyetlen rostra.
Mobil backhaul : A mobil alapállomások összekapcsolása az alaphálózathoz, biztosítva a nagysebességű adatátvitelt a mobil kommunikációhoz.

D. Tárolóhelyi hálózatok (SAN)

Mint röviden említettük, a SANS kritikus alkalmazási terület a speciális SFP modulok számára.

Rostcsatorna -csatlakozás : A szálas csatorna SFP-jét (például 1G, 2G, 4G, 8G, 16G Fiber csatorna) kifejezetten a Fiber Channel protokollhoz tervezték, amelyet a szerverek és a megosztott tárolókészülékek közötti nagysebességű, alacsony késleltetésű adatátvitelre optimalizáltak. Ezek a modulok elengedhetetlenek a misszió-kritikus tárolórendszerek teljesítményének és megbízhatóságának biztosításához.

E. Ipari Ethernet

A hagyományos informatikai környezeteken túl az SFP modulok egyre inkább megtalálhatók az ipari környezetben, ahol a robusztus és megbízható hálózatépítés elengedhetetlen az automatizálási és vezérlő rendszerekhez.

Ipari vezérlőrendszerek : Csatlakoztatja a PLC -ket (programozható logikai vezérlők), érzékelők és működtetők a gyártóüzemekben, az intelligens gyárakban és az energiarácsokban.
Kemény környezet : Az ipari minőségű SFP-ket úgy tervezték, hogy ellenálljanak a szélsőséges hőmérsékleteknek, rezgéseknek és az elektromágneses interferenciáknak, biztosítva a stabil hálózati működést a kihívásokkal teli ipari körülmények között.
Távolsági csatlakozás : Megbízható kommunikáció biztosítása nagy távolságokon keresztül nagy ipari komplexekben, ahol a rézkábelezés nem praktikus vagy érzékeny az interferenciára.

Lényegében az internet magjától a gyárpadlóig az SFP modulok azok a nem énekelt hősök, amelyek biztosítják a szükséges optikai és elektromos interfészeket, lehetővé téve a zökkenőmentes, nagysebességű adatok áramlását, amely alapja az összekapcsolt világunk.

Vi. A megfelelő SFP modul kiválasztása

A megfelelő SFP modul kiválasztása olyan kritikus döntés, amely közvetlenül befolyásolja a hálózati teljesítményt, a megbízhatóságot és a költséghatékonyságot. A rendelkezésre álló SFP -típusok széles választékával a tájékozott választáshoz számos kulcsfontosságú tényező gondos mérlegelése szükséges.

A. Kompatibilitási megfontolások (eladó bekapcsolás, harmadik fél SFP-k)

Az SFP modul kiválasztásakor az egyik legfontosabb szempont a kompatibilitás.

Eladó bekapcsol : Számos hálózati berendezés -gyártó (például Cisco, Juniper, HP) a tulajdonosi kódolást hajtja végre adó -vevőikben, azaz eszközeik figyelmeztetéseket adhatnak, vagy akár megtagadhatják a többi gyártó SFP -jével való működését. Ez a gyakorlat, az úgynevezett eladó bezárás, korlátozhatja választásait és növelheti a költségeket.
Harmadik fél SFP-k : A kiváló minőségű harmadik féltől származó SFP-gyártók olyan modulokat állítanak elő, amelyek teljes mértékben megfelelnek az MSA (több forrású megállapodás) szabványoknak, és úgy kódolják, hogy kompatibilisek legyenek a nagy hálózati berendezések márkáival. Ezek jelentős költségmegtakarítást kínálhatnak a teljesítmény veszélyeztetése nélkül, feltéve, hogy jó hírű beszállítóktól származnak. Mindig ellenőrizze a harmadik féltől származó SFP-k kompatibilitását az adott hálózati eszköz modelljével a vásárlás előtt.

B. Hálózati követelmények (adatsebesség, távolság, rost típus)

A hálózat alapvető műszaki követelményei diktálják a szükséges SFP típusát.

Adatsebesség : Határozza meg a linkhez szükséges sávszélességet. Szüksége van 1 Gbps (SFP), 10 Gbps (SFP), 40 Gbps (QSFP), 100 Gbps (QSFP28) vagy még nagyobb sebesség (QSFP-DD, OSFP)? Ez a kiválasztás elsődleges szűrője.
Távolság : Milyen messze vannak egymástól a két csatlakoztatott eszköz?
- Rövid távolságra (például egy állványon vagy egyszobában), a réz SFPS (1000BASE-T) vagy a rövidre jutó szálas SFP-k (1000BASE-SX).
- Közepes távolságokra (például egy épületben vagy egyetemen belül) a hosszú távú szálas SFP-k (1000Base-LX/LH) gyakoriak.
- A kiterjesztett távolságokra (például az épületek között, egy városon keresztül) kiterjesztett SFP-k (1000Base-ZX) vagy DWDM SFP-kre lehet szükség.
Rost típus :
- Multi-módú rost (MMF) : Rövidebb távolságokhoz használják, általában az SX SFP -kkel. Győződjön meg arról, hogy az SFP megegyezik az MMF -kábel magméretével és modális sávszélességével (például OM1, OM2, OM3, OM4, OM5).
- Egymódú rost (SMF) : Hosszabb távolságokra használják, általában LX/LH, ZX, BIDI, CWDM vagy DWDM SFP -kkel.

C. Környezeti tényezők (hőmérséklet, ipari minőség)

Vegye figyelembe azt a működési környezetet, ahol az SFP modul települ.

Hőmérsékleti tartomány : A standard SFP -k kereskedelmi hőmérsékleti tartományokban működnek (0 ° C - 70 ° C). A feltétel nélküli terekben, a kültéri házakban vagy az ipari környezetben történő telepítésekhez azonban szükség lehet ipari minőségű SFP-k (gyakran -40 ° C -ra 85 ° C -ra besorolva) a megbízható működés biztosítása a szélsőséges hőmérsékleti ingadozások mellett.
Páratartalom és rezgés : Bár kevésbé gyakori, néhány speciális SFP -t úgy tervezték, hogy ellenálljon a magasabb páratartalomnak vagy rezgésnek, ami kritikus lehet bizonyos ipari vagy kültéri alkalmazásokban.

D. költség vs. teljesítmény

A költségek és a teljesítmény kiegyensúlyozása mindig megfontolás.

Teljesítményigények : Ne veszélyeztetje a teljesítményt, ha az alkalmazás nagy sávszélességet és alacsony késleltetést igényel. Az SFP alulértékelése hálózati szűk keresztmetszetekhez és rossz felhasználói élményhez vezethet.
Költségvetési korlátozások : Noha a valódi OEM SFP-k drágák lehetnek, a jó hírű harmadik féltől származó lehetőségek gyakran költséghatékony alternatívát kínálnak a minőség vagy a teljesítmény feláldozása nélkül. Értékelje a tulajdonjog teljes költségét, beleértve a lehetséges jövőbeli frissítéseket és karbantartást.

E. A DDM/DOM fontossága a megfigyeléshez

A digitális diagnosztikai monitorozás (DDM) vagy a digitális optikai megfigyelés (DOM) kulcsfontosságú tulajdonság, amelyet az SFP -k kiválasztásakor prioritást élveznek, különösen a kritikus kapcsolatok esetében.

Valós idejű megfigyelés : A DDM/DOM lehetővé teszi a hálózati rendszergazdák számára, hogy a kulcsfontosságú paraméterek, például az optikai átviteli teljesítmény, az optikai vételi teljesítmény, a lézeres torzítás áramát, a hőmérsékletet és a tápfeszültséget valós időben figyeljék.
Proaktív hibaelhárítás : Ezek az adatok felbecsülhetetlen értékűek a lehetséges problémák azonosításához, mielőtt azok hálózati kieséseket okoznának (például a piszkos csatlakozót vagy a hibás modult jelző optikai teljesítmény lebontása).
Prediktív karbantartás : Az SFP teljesítményének tendenciáinak nyomon követésével az adminisztrátorok proaktív módon ütemezhetik a karbantartást, megakadályozva a váratlan leállást.
Összekapcsolási költségvetési elemzés : A DDM -adatok segítenek az optikai link költségvetésének ellenőrzésében és annak biztosításában, hogy a jel erőssége a megbízható kommunikáció elfogadható korlátain belül legyen.

Ezeknek a tényezőknek a gondos értékelésével a hálózati szakemberek kiválaszthatják a legmegfelelőbb SFP modulokat, amelyek megfelelnek a sajátos műszaki követelményeiknek, a költségvetési korlátozásoknak és az operatív igényeknek, biztosítva a robusztus és hatékony hálózati infrastruktúrát.

Vii. Telepítés és karbantartás

A megfelelő telepítés és a szorgalmas karbantartás elengedhetetlen az élettartam maximalizálásához és az SFP modulok megbízható teljesítményének biztosításához a hálózati infrastruktúrán belül. Míg az SFP -ket a könnyebb használatra tervezték, a bevált gyakorlatok betartása megakadályozhatja a közös kérdéseket és meghosszabbíthatja azok működési hatékonyságát.

A. A telepítés legjobb gyakorlatai

Az SFP modul telepítése általában egyértelmű, hogy melegen elolvadható, de néhány kulcsfontosságú gyakorlatot mindig be kell tartani:

Kezelje óvatosan : Az SFP modulok, különösen az optikai interfészek, érzékeny komponensek. Mindig kezelje őket fém burkolatukkal, és kerülje az optikai port vagy az elektromos csapok megérintését.
A tisztaság kiemelkedően fontos : Az SFP behelyezése vagy a száloptikai kábel csatlakoztatása előtt ellenőrizze, hogy mind az SFP optikai portja, mind a szál csatlakozó végső oldala tiszta legyen. Még a mikroszkópos porrészecskék is jelentősen lebonthatják az optikai teljesítményt. Használjon speciális száloptikai tisztító szerszámokat (például szöszmentes törlőkendők és tisztító folyadék, vagy egy kattintás tisztítószerek).
Helyes orientáció : A legtöbb SFP -nek speciális orientációja van a beillesztéshez. Győződjön meg arról, hogy a modul helyesen igazodik -e a hálózati eszköz portjához. A szelíden simán be kell csúsznia, amíg a helyére nem kattint. Soha ne erőltesse az SFP -t egy portba.
Biztosítsa a reteszt : Miután beillesztette, ellenőrizze, hogy az SFP reteszelő mechanizmusa (ha van) megfelelően bekapcsolódik, hogy rögzítse a portban. A száloptikai SFP -k esetében csatlakoztassa az LC szálas csatlakozót, amíg biztonságosan kattintanak a modul optikai portjaiba.
Egyeztetni az adó -vevőt és a rost típusokat : Mindig ellenőrizze, hogy az SFP modul (például multi-üzemmód vagy egy üzemmód) megegyezik-e a használt száloptikai kábel típusával. Az nem megfelelő alkatrészek összeköttetés meghibásodását eredményezik.
ESD védelem : Az SFP-k kezelése során mindig használjon anti-statikus óvintézkedéseket (például ESD csuklószíjat) az elektrosztatikus kisülés károsodásának megakadályozása érdekében.

B. A közös SFP -kérdések hibaelhárítása

A megfelelő telepítés ellenére néha problémák merülhetnek fel. Itt vannak a gyakori SFP-vel kapcsolatos problémák és a kezdeti hibaelhárítási lépések:

1. Összekapcsol : Ez a leggyakoribb kérdés, jelezve, hogy nincs aktív kapcsolat.

Ellenőrizze a fizikai kapcsolatokat : Győződjön meg arról, hogy a szálak vagy a rézkábel mindkét vége biztonságosan csatlakoztatva van az SFP -khez, és hogy az SFP -k teljes mértékben üljenek a megfelelő portokban.
Ellenőrizze az SFP kompatibilitását : Ellenőrizze, hogy mindkét SFP kompatibilis -e egymással (például ugyanaz a sebesség, hullámhossz és rost típus), és a hálózati eszközökkel, amelyekbe csatlakoznak.
Ellenőrizze a szál/kábel : Ellenőrizze, hogy nincs -e a száloptikai kábel (Kinks, vágások) vagy rézkábel látható károsodása.
Tiszta csatlakozók : A piszkos szálas végfelületek a linkproblémák gyakori oka. Tisztítsa meg mind az SFP optikai portját, mind a szál csatlakozóját.
Csere alkatrészek : Ha lehetséges, próbálja meg cserélni az SFP -t egy ismert jóval, vagy próbálja ki az SFP -t a kapcsoló másik portján. Próbáljon ki egy másik szálkábelt is.
Ellenőrizze a DDM/DOM adatokat : Ha rendelkezésre áll, használja a DDM/DOM -ot az optikai átvitel és a fogadás teljesítményszintjének ellenőrzéséhez. Az alacsony vételi teljesítmény gyakran piszkos csatlakozót, hibás rostot vagy problémát jelez az átviteli SFP -vel.
Portkonfiguráció : Győződjön meg arról, hogy a kapcsoló port engedélyezve és helyesen van konfigurálva (például sebesség, duplex beállítások).

2. CRC hibák (ciklikus redundancia -ellenőrzési hibák) : Ezek jelzik a sérült adatcsomagokat, gyakran a jel integritási problémái miatt.

Piszkos csatlakozók : Elsődleges ok. Az összes optikai csatlakozást alaposan tisztítsa meg.
Hibás rost : A sérült vagy rossz minőségű rost hibákat vezethet be. Tesztelje vagy cserélje ki a rostot.
Távolság/csillapítási problémák : A link túl hosszú lehet az SFP típushoz, vagy a szálban túlzott jelvesztés (csillapítás) lehet. Ellenőrizze a link költségvetését és a DDM értékeket.
Hibás SFP : Maga az SFP hibás lehet. Próbálja meg cserélni.

3. Hatalmi kérdések : Az SFP modul nem ismeri fel vagy nem mutat alacsony energiát.

Nem elegendő teljesítmény a gazdagéptől : Győződjön meg arról, hogy a hálózati eszköz portja megfelelő teljesítményt nyújt.
Hibás SFP : Maga az SFP lehet, hogy túl sok hatalmat húz vagy hibás.
Túlmelegedés : Ha az SFP túlmeleged, csökkentheti az energiát vagy leállíthatja. Gondoskodjon a megfelelő légáramlásról a hálózati eszköz körül.

C. Az optikai interfészek tisztítása és gondozása

Az SFP -k és a szálas csatlakozók optikai interfészei rendkívül érzékenyek a szennyeződésre. Egyetlen porrészecske blokkolhatja vagy szétszórhatja a fényt, ami jelentős jelveszteséget és teljesítmény lebomlását eredményez.

Mindig tisztítsa meg a csatlakoztatást, mielőtt csatlakozik : Tegye szokásos gyakorlatot a szálas végek és az SFP portok tisztításához minden alkalommal, amikor összekapcsolja őket.
Használjon megfelelő tisztítóeszközöket : Fektessen be kiváló minőségű, szálmentes száloptikai tisztító törlőkendőkbe, tisztító folyadékba (például izopropil-alkohol, kifejezetten a száloptikához), vagy dedikált egy kattintással rendelkező szálak tisztítószereibe.
Soha ne használjon sűrített levegőt : A sűrített levegő tovább tudja tolni a szennyező anyagokat a csatlakozóba vagy az SFP portba.
Tartsa a por sapkákat : Ha nem használatban van, mindig tartsa a védőporsapkákat mind az SFP modulokon, mind a száloptikai kábeleken a szennyeződés megelőzése érdekében.

D. Biztonsági megfontolások (lézerbiztonság)

Az SFP modulok lézereket használnak az optikai átvitelhez, amely nem megfelelő módon kezelheti a biztonsági kockázatot.

Láthatatlan lézeres sugárzás : A száloptikai adó -vevők által kibocsátott fény gyakran láthatatlan az emberi szem számára, ami különösen veszélyes.
Soha ne nézzen közvetlenül egy optikai portba : Soha ne nézzen közvetlenül az aktív SFP optikai portjába vagy a csatlakoztatott száloptikai kábel végére. Ez súlyos és tartós szemkárosodást okozhat.
Kövesse a biztonsági címkéket : Mindig tartsa be az SFP modulok és a hálózati berendezések lézerbiztonsági figyelmeztetéseit és címkéit.
Használjon megfelelő felszerelést : A tesztelés vagy a hibaelhárítás során használjon optikai teljesítménymérő vagy más megfelelő berendezést, amelyet száloptikai teszteléshez terveztek, nem pedig a közvetlen vizuális ellenőrzéshez.

Ezen telepítési irányelvek betartásával és a gyakori hibaelhárítási lépések megértésével a hálózati rendszergazdák biztosíthatják az SFP moduljaik hosszú élettartamát és csúcsteljesítményét, hozzájárulva egy stabil és hatékony hálózathoz.

Viii. Az SFP technológiájának jövőbeli trendei

A hálózatépítés világa állandó evolúciós állapotban van, amelyet a magasabb sávszélesség, az alacsonyabb késés és a nagyobb hatékonyság iránti könyörtelen igény vezet. Az SFP technológia, mivel az optikai kapcsolat élvonalában van, folyamatosan alkalmazkodik ezekhez az igényekhez. Számos kulcsfontosságú tendencia alakítja az SFP modulok és fejlettebb társaik jövőjét.

A. Nagyobb sebesség (például SFP-DD)

A legszembetűnőbb trend a magasabb adatsebesség folyamatos nyomása. Mivel a 100 Gbps és 400 Gbps hálózat egyre gyakoribbá válik, az ipar már a következő generáció felé néz.

800 Gbps és azon túl : Az olyan modulok, mint a QSFP-DD (Quad Small Form-Faktor Pluggable Double Sűrűség) és az OSFP (Octal Small Form-Faktor Pluggable) vezetik a 400 Gbps töltést, és aktívan fejlesztik 800 Gbps és akár 1,6 TBPS-en. Ezeket az előrelépéseket az elektromos sávok számának növelésével és összetettebb modulációs sémák alkalmazásával érik el (például a PAM4).
SFP-DD (kicsi formaktív-dupla dupla sűrűség) : Ez egy kialakulóban lévő forma tényező, amelynek célja a nagyobb sűrűség és sebesség (például 50 Gbps, 100 Gbps) a hagyományos SFP forma tényezőjének eljuttatása az elektromos sávok számának megduplázásával. Ez lehetővé teszi a nagyobb sávszélességet az ismerős SFP lábnyomon belül, amely kényszerítő frissítési utat kínál a meglévő SFP-alapú infrastruktúra számára.

B. Integráció a fejlett funkciókkal

A jövőbeli SFP modulok nem csak a sebességről szólnak; Emellett több intelligenciát és fejlett funkciót is beépítenek.

Továbbfejlesztett DDM/DOM : Noha a DDM/DOM már gyakori, a kifinomultabb valós idejű diagnosztikát, a prediktív elemzéseket és még az öngyógyító képességeket is várja, hogy integrálódjanak az adó-vevőkbe. Ez lehetővé teszi a még részletesebb megfigyelést és a proaktív hálózatkezelést.
Biztonsági szolgáltatások : Ahogy a hálózati biztonság kiemelkedő fontosságúvá válik, az adó -vevők beágyazott biztonsági funkciókat tartalmazhatnak, például titkosítási képességeket vagy továbbfejlesztett hitelesítési mechanizmusokat, hogy megvédjék az adatokat a fizikai rétegen.
Alacsonyabb energiafogyasztás : A hálózati berendezések növekvő sűrűsége és a növekvő energiaköltségek miatt az energiahatékonyság továbbra is kritikus tervezési cél. A jövőbeni SFP -k továbbra is a bitenkénti energiafogyasztás csökkentésére összpontosítanak, hozzájárulva a zöldebb adatközpontokhoz és az alacsonyabb működési költségekhez.

C. Szerep az 5G és az IoT hálózatokban

Az 5G vezeték nélküli technológia elterjedése és a tárgyak internete (IoT) hatalmas kiterjesztése példátlan követelményeket teremt a hálózati infrastruktúrával kapcsolatban, és az SFP modulok létfontosságú szerepet játszanak ezen átalakítások lehetővé tételében.

5G háttér : Az SFP és a QSFP modulok elengedhetetlenek a nagy sávszélességű háttér-kapcsolatokhoz, amelyek összekapcsolják az 5G alapállomásokat az alaphálózathoz. Az 5G hálózatok fejlődésével a magasabb sebességű SFP-k döntő jelentőségűek lesznek a továbbfejlesztett mobil szélessávú, rendkívül megbízható alacsony késleltetésű kommunikáció és a hatalmas gépi típusú kommunikáció által generált hatalmas adatforgalom kezelésében.
Szélszámítás : Az Edge számítástechnika növekedése, amely közelebb hozza az adatforráshoz, nagymértékben támaszkodik a nagysebességű, megbízható kapcsolatra. Az SFP -k alapvető fontosságúak a csatlakozó él adatközpontokban és eszközökben, biztosítva a kritikus tárgyak internete alkalmazások alacsony késéseit.
Ipari tárgyak internete (IIOT) .

D. Folytatta a miniatürizációt és az energiahatékonyságot

A kisebb forma tényezők és a csökkentett energiafogyasztás felé mutató tendencia továbbra is fennáll.

Kisebb lábnyomok : Noha az SFP -k már kompaktok, a nagyobb portsűrűség meghajtója továbbra is a kisebb adó -vevő tervezésére irányul, lehetővé téve a hálózati berendezések gyártói számára, hogy több csatlakozást csomagoljanak a kevesebb helyre.
Energiahatékonyság : A kutatás és a fejlesztés az SFP -ken belüli optikai és elektromos alkatrészek optimalizálására összpontosít, hogy kevesebb energiát fogyasztson, miközben fenntartja vagy növelje a teljesítményt. Ez elengedhetetlen a hőeloszlás kezeléséhez a nagy sűrűségű környezetben és az adatközpontok szénlábnyomának csökkentéséhez.

Összegezve, az SFP technológia messze nem statikus. Ez egy dinamikus terület, amely továbbra is innovációt folytat, a sebesség, a hatékonyság és az intelligencia határait, hogy megfeleljen az összekapcsolt világunk egyre növekvő igényeinek, a hiperscale adatközpontoktól az 5G és IoT hálózatok legtávolabbi eléréséig.

Ix. Következtetés

A. Az SFP fontosságának és sokoldalúságának áttekintése

A cikk egészében feltártuk az SFP modulok sokrétű világát, a modern hálózatépítésben játszott alapvető szerepüktől a bonyolult anatómiájukig és a változatos alkalmazásokig. Először azzal kezdtük, hogy felismerjük az SFP-ket a csatlakoztathatóság "gerincének", lehetővé téve az elektromos jelek optikai impulzusokká történő zökkenőmentes átalakítását, és fordítva. Forró, kompakt és sokoldalú természetük gyakorlatilag minden hálózati környezetben nélkülözhetetlen összetevővé tette őket.

Beléptünk a különféle típusokba, kategorizálva őket adatsebességgel (100Base, 1000Base), hullámhosszon/távolságon (SR, LR, ER, BIDI, CWDM/DWDM) és speciális alkalmazásokhoz (szálas csatorna, SONET/SDH). A GBIC-ről az SFP-re, majd a nagyobb sebességű variánsokra, például az SFP, a QSFP és az OSFP-re történő fejlődés kiemeli az ipar folyamatos meghajtóját a nagyobb sávszélesség és a hatékonyság érdekében. Láttuk, hogy ezek a modulok hogyan kritikusak az adatközpontokban, a vállalati hálózatokban, a telekommunikációban, a tárolóhelyi hálózatokban és akár az ipari beállításokban is, biztosítva a nagy sebességű adatáramláshoz szükséges interfészeket.

Ezenkívül megvizsgáltuk a megfelelő SFP kiválasztásának kritikus megfontolásait, hangsúlyozva a kompatibilitást, a hálózati követelményeket, a környezeti tényezőket és a DDM/DOM felbecsülhetetlen értékű szerepét a megfigyeléshez. Végül lefedtük a telepítés, a közös kérdések hibaelhárításának legjobb gyakorlatait, valamint a aprólékos tisztítás és a lézerbiztonság fontosságát.

B. Végleges gondolatok a fejlődő hálózati tájakban betöltött szerepéről

Az SFP modul különféle iterációiban nem csupán egy hardver; Ez egy bizonyság a folyamatosan gyorsított digitális világban megkövetelt modularitás és alkalmazkodóképességnek. A rugalmas, skálázható és költséghatékony összeköttetési képességének képessége lehetővé tette a hálózati infrastruktúrák fejlődését állandó, zavaró átalakítások nélkül. A jövőre nézve a még nagyobb sebesség felé mutató tendenciákat (800 GBPS és azon túl az SFP-DD, a QSFP-DD, az OSFP), a fejlett funkciók integrációja, mint például a fokozott diagnosztika és a biztonság, valamint azok döntő szerepe az 5G és az IoT hálózatok engedélyezésében, hangsúlyozzák az SFP technológián belüli végleges relevanciát és folyamatos innovációt.

Ezek a kicsi, mégis erőteljes adó -vevők továbbra is az összekapcsolt világunk középpontjában állnak, csendesen megkönnyítve a hatalmas adatáramlásokat, amelyek mindent a felhőalapú számítástechnikától az autonóm rendszerekig táplálnak.

C. Felhívás a cselekvésre/további olvasás

Az SFP modulok megértése alapvető lépés mindenkinek, aki részt vesz a hálózati tervezésben, a telepítésben vagy a karbantartásban. A tudás elmélyítéséhez fontolja meg a felfedezést:

Specifikus MSA -dokumentumok : A részletes műszaki előírásokhoz.
Eladó kompatibilitási mátrixok : A zökkenőmentes integráció biztosítása érdekében a meglévő berendezésekkel.
Száloptikai kábelezési szabványok : A különféle rosttípusok árnyalatainak és azok SFP teljesítményére gyakorolt hatásainak megértése.
Feltörekvő adó -vevő technológiák : Tartsa szemmel a 800 g -nál és azt követő fejleményeket, hogy a hálózati evolúció görbe előtt maradjon.
