SFP: Az alapelvektől az alkalmazási forgatókönyvekig

Mi az SFP ?

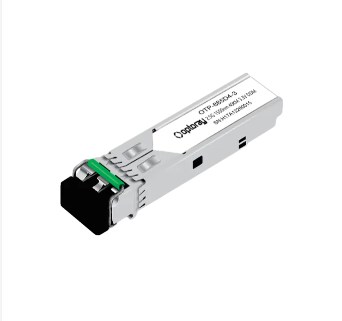

SFP , vagy Small Form-factor Pluggable, egy kompakt, üzem közben csatlakoztatható optikai adó-vevő modul, amelyet széles körben használnak a modern hálózati berendezésekben. Az SFP modulok elsődleges célja, hogy rugalmas hálózati interfészt biztosítsanak, lehetővé téve a hálózati eszközök számára, hogy gyorsan váltsanak száltípust vagy átviteli sebességet anélkül, hogy a teljes eszközt le kellene cserélni. Az adatközpontok, a vállalati hálózatok és a távközlési kommunikáció növekedésével az SFP a kapcsolók, útválasztók, szerverek és üvegszálas hálózatok összekapcsolásának kulcsfontosságú elemévé vált. A hagyományos hálózati berendezésekben a különböző száltípusok vagy átviteli sebességek általában rögzített interfészt igényelnek, ami kényelmetlenné teszi a frissítéseket vagy bővítéseket. A dugaszolható kialakítás SFP A modulok egyszerű cserét és frissítést tesznek lehetővé, miközben több száltípust, átviteli sebességet és távolságot támogatnak. Ez a rugalmasság teszi SFP nélkülözhetetlen a modern hálózatépítésben.

Az SFP modul alapelvei

Az SFP modulok belső felépítése

Az SFP modul főként egy optikai-elektromos átalakítóból, egy adóból, egy vevőből és egy vezérlőchipből áll. Az optikai-elektromos átalakító az elektromos jeleket optikai jelekké alakítja át és fordítva, ami a fő funkciója SFP modulok. Az adó szálon keresztül küldi az adatokat fényjelek formájában, míg a vevő a beérkező fényjeleket elektromos jelekké alakítja vissza a hálózati eszközök számára. A vezérlő chip kezeli a kommunikációt a modul és az eszköz között, figyeli a teljesítményt és beállítja a működési paramétereket. Például valós időben képes figyelni a hőmérsékletet, a feszültséget és a jelminőséget, biztosítva a modul optimális működését. A modern SFP modulok a digitális diagnosztikai megfigyelést (DDM) is támogatják, amely lehetővé teszi a rendszergazdák számára, hogy távolról figyeljék az átviteli teljesítményt és a modul állapotát.

Hogyan hajtja végre az SFP az optikai-elektromos átalakítást

Az alapvető funkciója SFP optikai-elektromos átalakítás. Az adó végén egy lézerdióda alakítja át az elektromos jeleket optikai jelekké, amelyek a szálon keresztül jutnak el a vevőoldalig. A vevő ezeket az optikai jeleket elektromos jelekké alakítja vissza feldolgozás céljából. A folyamat során a modul biztosítja a jel integritását és stabilitását, hogy elkerülje az adatvesztést vagy az átviteli késéseket. A különböző SFP modulok eltérően valósítják meg az optikai-elektromos átalakítást. A rövid hatótávolságú SFP modulok általában függőleges üreges felületkibocsátó lézereket (VCSEL) használnak, amelyek költséghatékonyak és energiahatékonyak. A nagy hatótávolságú SFP modulok gyakran használnak elosztott visszacsatolású (DFB) lézereket, amelyek kisebb jelcsillapítás mellett támogatják a nagyobb távolságokat.

Az SFP modulok működési elve

Az SFP modul működése a következő lépésekben foglalható össze: 1. A hálózati eszköz elektromos jelet ad ki az SFP adónak. 2. Az adó lézere az elektromos jelet optikai jellé alakítja, és szálon keresztül továbbítja. 3. Az optikai jel a szálon keresztül eljut a vevőhöz. 4. A vevő az optikai jelet a hálózati eszköz elektromos jelévé alakítja vissza. 5. A vezérlőchip figyeli a modul állapotát, és teljesítményadatokat szolgáltat digitális diagnosztikán keresztül. A kiváló minőségű SFP modulok alacsony késleltetést, alacsony hibaarányt és megbízható átvitelt tesznek lehetővé összetett hálózati környezetben és változó hőmérsékleten is.

SFP szálas interfész típusok

Általános SFP interfésztípusok

A megfelelő üvegszálas interfész kiválasztása kulcsfontosságú. A gyakori SFP interfészek LC és SC csatlakozókat tartalmaznak: - LC csatlakozó : Kis méretű, alkalmas nagy sűrűségű hálózatokhoz, általánosan használt adatközpontokban és vállalati LAN-okban. - SC csatlakozó : Nagyobb, de stabilabb, alkalmas ipari hálózatokhoz és távolsági átvitelhez. Más interfészek, mint például az MT-RJ és az MU, speciális ipari vagy nagy sűrűségű forgatókönyvekben használatosak. A csatlakozók kompatibilitása és a behelyezési tartósság fontos tényezők az SFP-modul kiválasztásakor.

Az interfészválasztás hatása a hálózati átvitelre

Az üvegszálas interfész típusok mind a fizikai kompatibilitást, mind a hálózati teljesítményt befolyásolják. Az LC csatlakozók kompaktak és ideálisak nagy sűrűségű vezetékekhez, de érzékenyek a szűk hajlításokra, amelyek növelhetik a jelgyengülést. Az SC csatlakozók stabil csatlakozást biztosítanak, de több helyet foglalnak el. Az interfész kiválasztásához figyelembe kell venni a hálózat méretét, a vezetéksűrűséget és a jövőbeni bővítési igényeket. A különböző csatlakozótípusok telepítési és karbantartási követelményei is eltérőek, ami befolyásolja a működési hatékonyságot.

Kompatibilitás és szabványok

Az SFP modulok követik a nemzetközi szabványokat a szállítók közötti együttműködés biztosítása érdekében. Az általános szabványok közé tartozik az IEEE 802.3 sorozat, amely lefedi az Ethernet sebességeket, a száltípusokat és a csatlakozó specifikációit. A szabványnak megfelelő SFP modulok használata stabil kommunikációt biztosít az eszközök között, és megakadályozza a nem kompatibilis csatlakozók által okozott hálózati leállást.

SFP átviteli távolság elemzése

Különböző SFP-modulok által támogatott átviteli távolságok

Az SFP modulok a szál típusától és a lézertől függően változó átviteli távolságokat támogatnak. A kis hatótávolságú SFP-k jellemzően több száz métertől néhány kilométerig terjednek, és alkalmasak vállalati hálózatok és adatközpontok belső kapcsolataira. A nagy hatótávolságú SFP-k több tíz-száz kilométert is megtehetnek, ideálisak távközlési és helyközi hálózatokhoz.

Az átviteli távolságot befolyásoló tényezők

Az átviteli távolságot befolyásolja a szál típusa, az optikai csillapítás, a környezeti hőmérséklet, a csatlakozó minősége és a modul teljesítménye. Az egymódusú szál támogatja a nagy távolságú átvitelt, de pontos modulteljesítményt igényel. A többmódusú szál költséghatékony rövid távolságokon, de nagyobb csillapítással rendelkezik. A környezeti tényezők, például a hőmérséklet befolyásolhatják a lézer teljesítményét és a jelerősséget.

A megfelelő átviteli távolság kiválasztása

Az SFP-modul kiválasztása a hálózati topológiától, a kábelezési környezettől és az átviteli követelményektől függ. A rövid hatótávolságú, több módú SFP-k gazdaságosak az adatközpontok belső kapcsolataihoz. Egymódusú, nagy hatótávolságú SFP-kre van szükség a helyközi kapcsolatokhoz, és figyelembe kell venni a szál minőségét és a csatlakozók kompatibilitását a stabil átvitel érdekében.

SFP alkalmazási forgatókönyvek

Adatközponti hálózatok

A modern adatközpontokban SFP A modulok nélkülözhetetlenek a nagy sebességű, stabil és rugalmas hálózati kapcsolatokhoz. Az adatközpontok gyakran több száz vagy több ezer szerverrel rendelkeznek, amelyek nagy mennyiségű adatátvitelt igényelnek. Az SFP modulok lehetővé teszik a rendszergazdák számára, hogy rugalmasan konfigurálják az üvegszál típusát és sebességét az eszközigényeknek megfelelően, lehetővé téve a méretezhető és nagy sűrűségű hálózatépítést. Az üzem közben csatlakoztatható SFP modulok hatékony karbantartást és frissítést is lehetővé tesznek. Ha egy kiszolgáló szálas vagy sebességű frissítést igényel, az SFP-modul leállás nélkül cserélhető, javítva a működési hatékonyságot.

Vállalati LAN-ok

A vállalati hálózatok több kapcsolót, útválasztót és végberendezést foglalnak magukban, amelyek stabil LAN-kommunikációt igényelnek. Az SFP modulok rugalmas szálbővítést és nagy teljesítményű csatlakozásokat tesznek lehetővé. Például az épületek közötti kapcsolatok, a többszintes irodai vezetékek, a videokonferenciák vagy a nagy fájlátvitelek optimalizálhatók különböző SFP-modulok használatával. A megfelelő SFP-modul kiválasztása a kábelezési költségeket is csökkenti. A rövid hatótávolságú, több módú SFP-k az emeleten belüli kapcsolatokhoz, míg az egymódusú, nagy hatótávolságú SFP-k az épületek közötti vagy egyetemi kapcsolatokhoz illeszkednek.

Távközlési szolgáltatók és távolsági kommunikáció

A távközlési hálózatok és a nagyvárosi hálózatok nagymértékben támaszkodnak az SFP modulokra. A városokat vagy régiókat lefedő üvegszálas hálózatokhoz nagy pontosságú, stabilitású és alacsony optikai veszteséggel rendelkező modulokra van szükség. Az egymódusú, nagy hatótávolságú SFP-k kiváló minőségű szálakkal kombinálva stabil átvitelt tesznek lehetővé több tíz vagy száz kilométeren keresztül. A szabványos interfészek és az üzem közben csatlakoztatható kialakítás lehetővé teszi a hálózat bővítését vagy frissítését a meglévő berendezések cseréje nélkül, hatékonyan kielégítve a növekvő sávszélesség-igényt.

Ipari automatizálás és intelligens eszköz alkalmazások

Az Ipar 4.0 és az intelligens gyártás révén az ipari eszközök rendkívül megbízható és valós idejű hálózatokat igényelnek. Az SFP modulok PLC-ket, robotvezérlő rendszereket, felügyeleti hálózatokat és érzékelőket kapcsolnak össze. Az ipari minőségű SFP modulok ellenállnak a magas hőmérsékletnek, a pornak és az elektromágneses interferenciának. Egyesek támogatják a kiterjesztett hőmérsékleti tartományokat és a rezgésállóságot, biztosítva a megbízható átvitelt zord környezetben.

SFP teljesítményoptimalizálás és szempontok

Az átviteli hatékonyság javítása

Maximalizálni SFP teljesítmény: - **Válassza ki a megfelelő száltípust** a távolság- és sebességkövetelmények alapján. - **Optimalizálja a vezetékek elrendezését** a szűk hajlítások elkerülése és a jel integritásának megőrzése érdekében. - **Modul állapotának figyelése** digitális diagnosztikával az anomáliák észleléséhez. - **Győződjön meg az interfész-kompatibilitásról** a hálózati berendezésekkel a teljesítmény csökkenésének elkerülése érdekében.

Gyakori problémák és hibaelhárítás

A gyakori SFP-problémák a következők: - **Jelvesztés vagy csomagkiesés**: Elgörbült szálak, piszkos csatlakozók vagy elöregedett modulok okozzák. Szükség szerint tisztítsa meg vagy cserélje ki. - **Az eszköz nem ismeri fel a modult**: Ellenőrizze az interfész típusát és a sebesség kompatibilitását. - **Hőmérséklet anomáliák vagy túlmelegedés**: Javítsa a hűtést, vagy használjon ipari minőségű modulokat. A szisztematikus hibaelhárítás és a rendszeres karbantartás csökkenti a meghibásodási arányt és biztosítja a hosszú távú stabil működést.

Az SFP használatának legjobb gyakorlatai

Használjon szabványnak megfelelő modulokat: IEEE vagy nemzetközileg tanúsított SFP-k biztosítják a kompatibilitást és a stabilitást. - **Hálózati frissítések tervezése**: Foglaljon le helyek és interfészek a jövőbeni bővítési költségek csökkentése érdekében. - ** Rendszeresen tisztítsa meg és ellenőrizze a szálcsatlakozókat**: Megakadályozza, hogy a por vagy szennyeződés befolyásolja a jel minőségét. - **Modulleltár kezelése**: Az elöregedett modulokat azonnal cserélje ki a hálózat folytonosságának megőrzése érdekében.

Következtetés

SFP A modulok rugalmasságuk, kompatibilitásuk és teljesítményoptimalizálási képességeik miatt nélkülözhetetlenek a modern hálózatépítésben. Széles körben használják adatközpontokban, vállalati LAN-okban, távközlési hálózatokban és ipari automatizálásban. Az SFP-elvek, az üvegszálas interfész típusok, az átviteli távolságok és az alkalmazási forgatókönyvek megértése lehetővé teszi a hálózati mérnökök számára a megoldások hatékony kiválasztását és optimalizálását. A hálózati technológia fejlődésével és az adatigények növekedésével az SFP modulok továbbra is kritikus szerepet fognak játszani a nagy sebességű, megbízható és méretezhető kapcsolatok biztosításában. Használatuk elsajátítása, teljesítményoptimalizálása és karbantartása biztosítja, hogy a vállalatok és az üzemeltetők hatékony és stabil hálózati átvitelt érjenek el.
